Produkte

Regelverteiler übernehmen in Fußbodenheizungen die zentrale Steuerung der Wärmeverteilung. Sie verbinden die Raumthermostate mit den Ventilantrieben der einzelnen Heizkreise und sorgen dafür, dass in jedem Raum die gewünschte Temperatur erreicht wird. Vorlauftemperaturbegrenzer, Heizkreispumpen und Taupunktwächter können komfortabel angeschlossen werden.

Die Verdrahtung ist einfach und übersichtlich.

Sobald ein Raumthermostat Wärmebedarf meldet, öffnet der Regelverteiler den entsprechenden Heizkreis und aktiviert bei Bedarf die Umwälzpumpe. Dadurch wird eine effiziente und bedarfsgerechte Beheizung sichergestellt – komfortabel, energiesparend und vollautomatisch.

Einfache Montage: Dank Federzugklemmen und flexibler Kabelführung ist eine schnelle und sichere Installation möglich.
Vielseitige Anschlussmöglichkeiten:
Bis zu 10 Raumthermostate und 24 Ventilantriebe
Pro Heizkreis können bis zu vier Ventilantriebe angeschlossen werden.
Pumpensteuerung: Die integrierte Pumpenlogik ermöglicht eine bedarfsabhängige Steuerung der Umwälzpumpe, wodurch Energieeinsparungen erzielt werden.
Komfortable Temperaturregelung: Unterstützung von bis zu 10 Raumthermostaten mit individuell programmierbaren Temperaturabsenkungen für zwei Gruppen.
Umschaltfunktion Heizen/Kühlen: Einige Regelverteiler-Modelle unterstützen den automatischen Wechsel zwischen Heiz- und Kühlbetrieb – ideal für Flächenheiz- und Kühlsysteme mit Wärmepumpen. Die Umschaltung erfolgt über externe Signale (z. B. vom Gebäudemanagement oder Kältemodul).
Status LEDs: Erhältlich für Netzspannung, Sicherung, Pumpenlogik und Kühlbetrieb. Bei der Basis Reihe auch für jeden Heizkreis. Schnelle Erkennbarkeit des Betriebszustands.

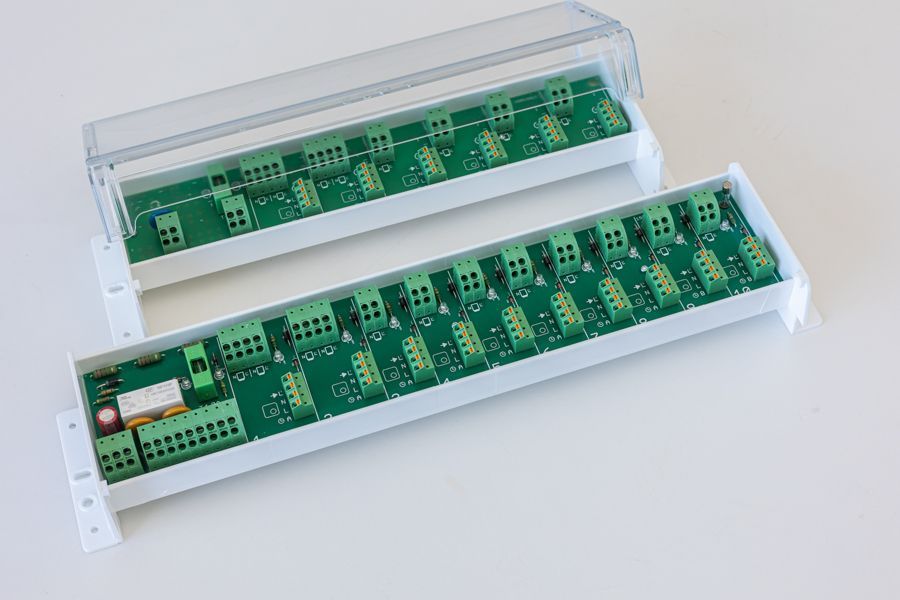

Gut durchdachtes Gehäuse: Serienmäßig Füße für die einfache Montage und Kabelführung. Durch die hoch gesetzten Füße des Gehäuses können Kabel auch unter dem Gerät duchgeführt und angeschlossen werden. Optimale Kabelführung.
Hohe Sicherheitsstandards: Die Regelverteiler verfügen über Spritzwasserschutz sowie Überspannungs- und Überlastungsschutz.
Made in Germany: Unsere Regelverteiler werden vollständig in Deutschland entwickelt, gefertigt und geprüft. Vom Engineering über die Bestückung der Leiterplatten bis hin zur Montage und Endkontrolle finden alle wesentlichen Produktionsschritte an unserem Standort in Herbolzheim statt. Einzelne elektronische Komponenten und Rohmaterialien beziehen wir aus dem Ausland, die Verarbeitung erfolgt ausschließlich in Deutschland.

Technische Daten

Modell	ASV6-101	ASV6-102	ASV8-101	ASV8-102	ASV10-101	ASV10-102
Max. Anzahl der Raumthermostate	6	6	8	8	10	10
230V∼Geräte	⬤	⬤	⬤	⬤	⬤	⬤
24V∼Geräte	-	-	-	-	-	-
Pumpenlogik	Dave	⬤	-	⬤	-	⬤
Nachtabsenkung Kanal A/B	⬤	⬤	⬤	⬤	⬤	⬤
Status LED's	◯	◯	◯	◯	◯	◯
Heizen und Kühlen	-	-	-	-	-	-
Max. Anzahl Ventilantriebe	14	14	18	18	18	18
Maße	315x54x98	315x54x98	382x54x98	382x54x98	382x54x98	382x54x98
Technische Daten Montageanleitung	🗎	🗎	🗎	🗎	🗎	🗎

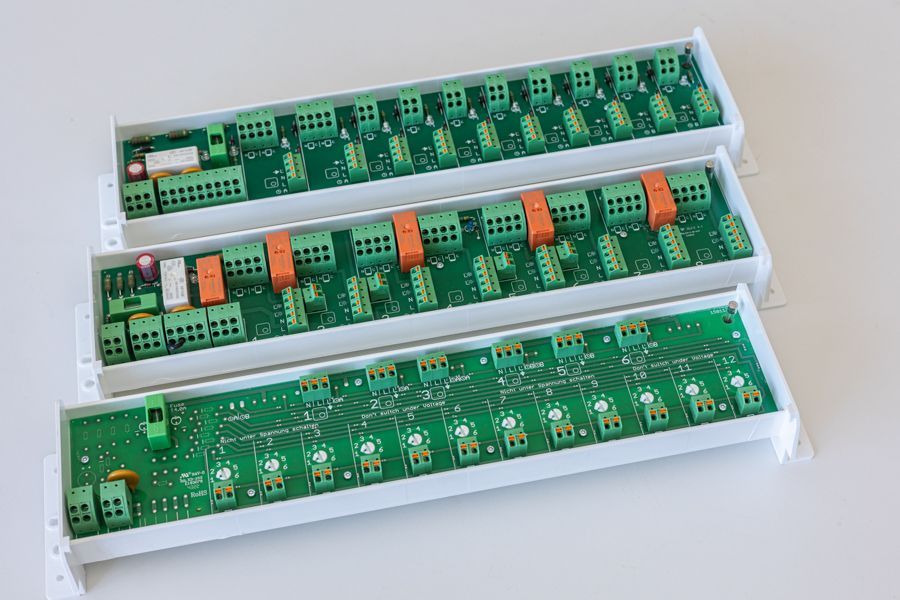

Regelverteiler Basis

ARTEC Art-Nr	Bezeichnung	Baureihe	Max. Anzahl der Raumthermostate	Gerätespannung in V	Pumpenlogik	Nachtabsenkung	Status LEDs 1	Heizen und Kühlen	Max. Anzahl Ventilantriebe ²	Maße
20100344	ASV6-101	Basis	6	230	nein	ja	nein	nein	16	315x53x100
20100354	ASV6-102	Basis	6	230	ja	ja	nein	nein	16	315x53x100
20100420	ASV6-105	Basis	6	230	nein	ja	ja, 2x/alle	nein	16	315x53x100
20100430	ASV6-106	Basis	6	230	ja	ja	ja, 3x/alle	nein	16	315x53x100
201840	ASV6-101 H/K	Basis	6	230	nein	ja	ja, k	ja	16	383x53x100
201850	ASV6-102 H/K	Basis	6	230	ja	ja	ja, k	ja	16	383x53x100
20100364	ASV8-101	Basis	8	230	nein	ja	nein	nein	20	383x53x100
20100372	ASV8-102	Basis	8	230	ja	ja	nein	nein	20	383x53x100
20100440	ASV8-105	Basis	8	230	nein	ja	ja, 2x/alle	nein	20	383x53x100
20100450	ASV8-106	Basis	8	230	ja	ja	ja, 3x/alle	nein	20	383x53x100
201880	ASV8-101 H/K	Basis	8	230	nein	ja	ja, k	ja	20	383x53x100
201890	ASV8-102 H/K	Basis	8	230	ja	ja	ja, k	ja	20	383x53x100
20100500	ASV10-101	Basis	10	230	nein	ja	nein	nein	24	383x53x100
20100510	ASV10-102	Basis	10	230	ja	ja	nein	nein	24	383x53x100
20100520	ASV10-105	Basis	10	230	nein	ja	ja, 2x/alle	nein	24	383x53x100
20100530	ASV10-106	Basis	10	230	ja	ja	ja, 3x/alle	nein	24	383x53x100
201920	ASV10-101 H/K	Basis	10	230	nein	ja	ja, k	ja	24	383x53x100
201930	ASV10-102 H/K	Basis	10	230	ja	ja	ja, k	ja	24	383x53x100

¹⁾ Erläuterungen zu Status LEDs:

ja, k nur Kühlfunktion

ja, 2x Spannungsversorgung und Sicherung

ja, 2x/k Spannungsversorgung und Sicherung plus Kühlfunktion

ja, 2x/alle Spannungsversorgung und Sicherung plus alle Heizkreise

ja, 2x/alle/k Spannungsversorgung und Sicherung plus alle Heizkreise und Kühlfunktion

ja, 3x Spannungsversorgung, Sicherung und Pumpenlogik

ja, 3x/k Spannungsversorgung, Sicherung und Pumpenlogik plus Kühlfunktion

ja, 3x/alle Spannungsversorgung, Sicherung und Pumpenlogik plus alle Heizkreise

ja, 3x/alle/k Spannungsversorgung, Sicherung und Pumpenlogik plus alle Heizkreise und Kühlfunktion

²⁾ Erläuterung zu max. Anzahl Ventilantriebe

Bei einem maximalen Gesamteinschaltstrom der Ventilantriebe von 4 A.

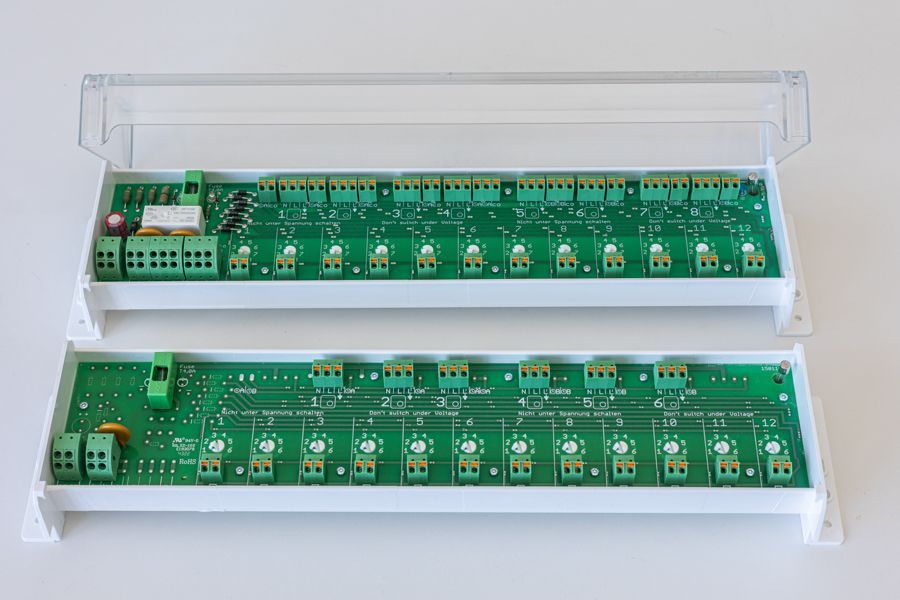

Regelverteiler select

• Ideal für vorverdrahtete Verteilerschränke

Auch ohne Pläne kann die Verdrahtung der Ventilantriebe komplett durchgeführt werden, da auf der Baustelle über Drehschalter jeder Ventilantrieb individuell einem Heizkreis (Raumthermostat) zugeordnet wird.

• Unabhängiges Arbeiten der Fachhandwerker

Das individuelle Zuordnen der Ventilantriebe erleichtert auch die Arbeit der Fachhandwerker auf der Baustelle, wenn die Kommunikation zwischen Elekroinstallateur und Heizungsbauer mal wieder „klemmt“. Beide können unabhängig voneinander arbeiten: Nach erfolgter Elektroinstallation der Regelverteiler muss der Heizungsbauer nur noch die Zuordnung von Raumthermostat und Heizkreislauf per Drehschalter erledigen.

• Ideal für vorverdrahtete Verteilerschränke

• Unabhängiges Arbeiten der Fachhandwerker

• Vielfältige Ausführungen

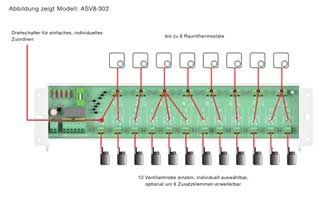

Bis zu 8 Raumthermostate können individuell zu bis zu 12 Ventilantrieben zugeordnet werden.

Regelverteiler der Baureihe select sind in 230 V Ausführung jeweils mit Nachtabsenkung, optionaler Pumpenlogik und optionalen Status-LEDs für Spannungsversorgung verfügbar.

Darüber hinaus gibt es Versionen für das Heizen und Kühlen, sofern die Wirksinnumkehr in den Raumthermostaten erfolgt.

ARTEC Art-Nr	Bezeichnung	Baureihe	Max. Anzahl der Raumthermostate	Gerätespannung in V	Pumpenlogik	Nachtabsenkung	Status LEDs 1	Heizen und Kühlen	Max. Anzahl Ventilantriebe ²	Maße
20100383	ASV6-301 select	select	6	230	nein	nein	nein	nein	12	383x53x100
20100394	ASV6-302 select	select	6	230	ja	nein	nein	nein	12	383x53x100
201800	ASV6-305 select	select	6	230	nein	ja	ja, 2x/k	ja	12	383x53x100
201810	ASV6-306 select	select	6	230	ja	ja	ja, 3x/ k	ja	12	383x53x100
20100402	ASV8-301 select	select	8	230	nein	nein	nein	nein	12	383x53x100
20100412	ASV8-302 select	select	8	230	ja	nein	nein	nein	12	383x53x100
201820	ASV8-305 select	select	8	230	nein	ja	ja, 2x/k	ja	12	383x53x100
201830	ASV8-306 select	select	8	230	ja	ja	ja, 3x/ k	ja	12	383x53x100

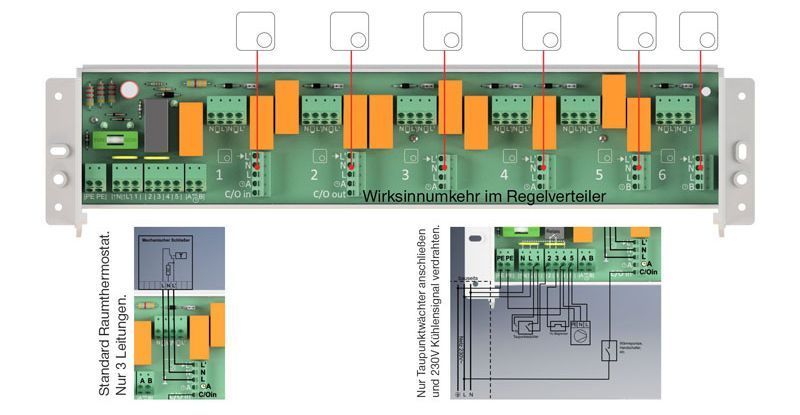

Regelverteiler Heizen/Kühlen Sanierung

Keine Arbeit mit neuen Leitungen ARTEC Art-Nr	Bezeichnung	Baureihe	Max. Anzahl der Raumthermostate	Gerätespannung in V	Pumpenlogik	Nachtabsenkung	Status LEDs 1	Heizen und Kühlen	Max. Anzahl Ventilantriebe ²	Maße	Sonderausführung
20100600	ASV6-105 H/K SRT	Basis	6	230	nein	ja	ja, 2x	ja	16	383x53x100	integrierte Wirksinnumkehr, für Standardraumthermostate
20100610	ASV6-106 H/K SRT	Basis	6	230	ja	ja	ja, 3x	ja	16	383x53x100	integrierte Wirksinnumkehr, für Standardraumthermostate

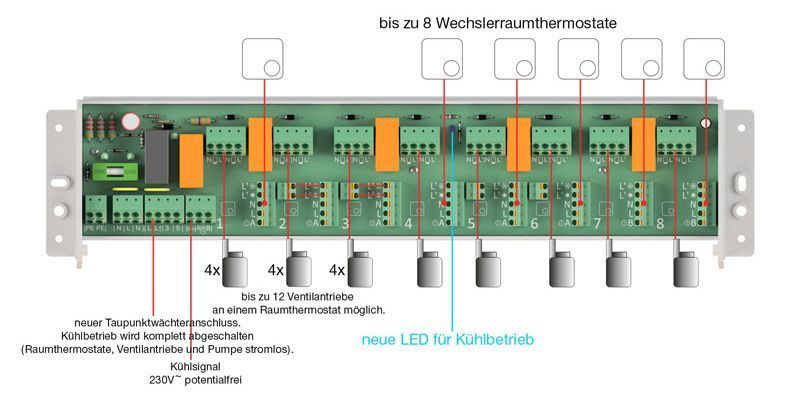

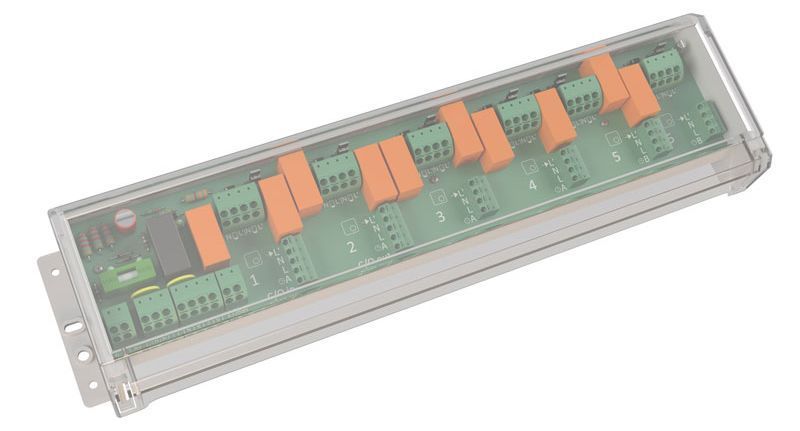

Regelverteiler Heizen/Kühlen

ARTEC Art-Nr	Bezeichnung	Baureihe	Max. Anzahl der Raumthermostate	Gerätespannung in V	Pumpenlogik	Nachtabsenkung	Status LEDs 1	Heizen und Kühlen	Max. Anzahl Ventilantriebe ²	Maße	Sonderausführung
2010093	ASV8-105 H/K WRT	Basis	8	230	nein	ja	ja, 2x/k	ja	20	383x53x100	integrierte Wirksinnumkehr, für Standardraumthermostate
20100103	ASV8-106 H/K WRT	Basis	8	230	ja	ja	ja, 3x/k	ja	20	383x53x100	integrierte Wirksinnumkehr, für Standardraumthermostate

Regelverteiler 24V

ARTEC Art-Nr	Bezeichnung	Baureihe	Max. Anzahl der Raumthermostate	Gerätespannung in V	Pumpenlogik	Nachtabsenkung	Status LEDs 1	Heizen und Kühlen	Max. Anzahl Ventilantriebe ²	Maße
20100052	ASV6-111	Basis	6	24	nein	ja	nein	nein	12	383x53x100
20100062	ASV6-112	Basis	6	24	ja	ja	nein	nein	12	383x53x100
